在工業4.0與物聯網技術快速發展的推動下，高精度傳感器數據的采集與實時處理已成為智能設備的核心需求。傳統方案采用分立式設計，24位模數轉換器（ADC）與8位微控制器（MCU）的協同工作依賴復雜的電路設計，不僅占用大量PCB空間（通常需要6-8層板確保信號完整性），還面臨信號衰減、功耗增加等問題。相比之下，將兩者集成于單一SOC芯片的解決方案通過硬件級數據直連架構，有效消除了中間環節的噪聲干擾與延遲，使高精度傳感數據可直接在芯片內完成處理與決策。這種集成方案不僅滿足工業傳感器對μV級微弱信號的采集需求（如稱重傳感器0.5μV/d的靈敏度要求），同時為消費電子設備提供了更緊湊（最小可達4mm×4mm QFN封裝）、更高效（靜態功耗低于1μA）的智能感知基礎，成為邊緣計算領域的重要技術突破。

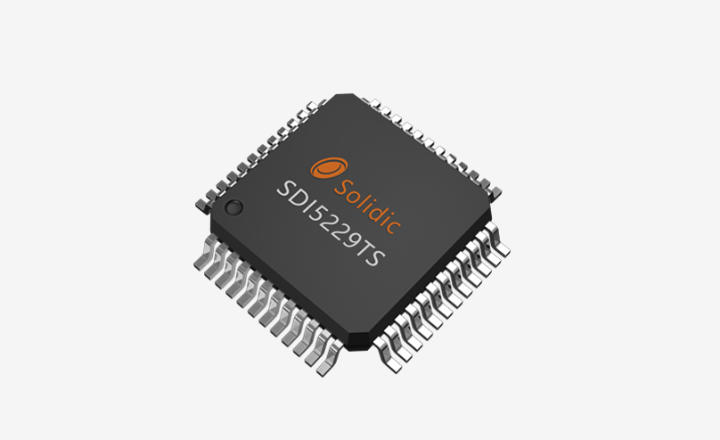

該SOC芯片通過創新的混合信號隔離技術，在單晶硅上實現了高精度模擬域與數字邏輯域的完美協同。其核心優勢包括：ADC部分采用Σ-Δ調制器配合雙級數字濾波器（SINC3+SINC1），實現0.001%的線性度與1μV/LSB分辨率；8位MCU通過32MHz主頻與硬件乘法器模塊，支持每周期完成16位數據運算。二者通過專用DMA通道直連（8Mbps帶寬），較傳統SPI通信方案降低90%的傳輸延遲（實測僅需3.2μs完成采樣到處理全流程）。芯片還集成了可編程增益放大器（1-128倍可調）與高精度溫度傳感器（±0.5℃），可自動補償環境溫漂影響（溫漂系數<0.5ppm/℃）。這種深度集成設計在保持8位MCU低功耗特性（0.5mA/MHz）的同時，實現了接近獨立24位ADC的專業級性能（有效位數達21.5位）。
